MPC-7444：マルチパーパスコンバータ（マルチビューア）

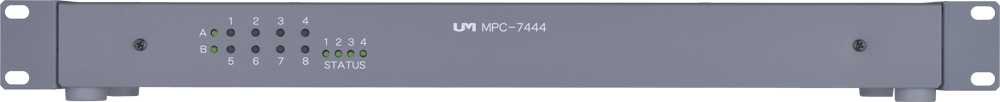

製品正面
MPC-7444フロント

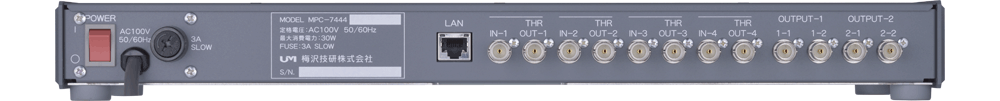

製品背面
MPC-7444リア

定価：オープン

【オプション】75Ω同軸ケーブル

【製品概要】

MPC-7444は、ITF-7000シリーズ、ITF-8300送信機から出力されたシリアルビデオ信号を処理し最大4分割表示するマルチビューアです。尚、各入力に文字挿入が可能です。 処理したシリアルビデオ信号はITF-7000シリーズ、ITF-8300受信機を介してモニタやプロジェクターなどに表示することができます。解像度は最大1920×1200 60Hzに変換できます。

【特長】

  1. 4つの入力にはスルー出力に加え、画面分割出力は2系統で各2分配となっており4系統のシリアルビデオ信号入力を1画面に分割表示して弊社専用フォーマットにて出力します。
    2系統それぞれに分割表示を行うことができます。 分割表示は、2画面、3画面、4画面それぞれ任意に設定可能です。
    ※スルー出力は入力信号と同じ信号となり、フォーマット変換しません。
  2. 出力解像度は、最大1920×1200（WUXGA）に対応し変換出力できます。
  3. シリアルビデオ入力信号は3G-SDI（SMPTE 1080p60/59.94/50Hz）対応です。
  4. 映像の設定でHD-SDI（SMPTE 1080i60/59.94/50Hz）も対応できます。
  5. 分割表示された各入力毎に文字挿入が可能です。
    文字サイズは、1倍の32ドット×32ドットと2倍の64ドット×64ドットで指定できます。
  6. 外部制御LANポートを装備しています。

【製品仕様】

MPC-7444
シリアルビデオ入力 コネクタ BNCコネクタ　4系統
信号 INPUT： 2.97 Gbpsのシリアルビデオ信号　弊社専用フォーマット
SMPTE 3G-SDI 1080p60/59.94/50Hz YCbCr 4:2:2 10bit Level A
設定にてHD-SDI（1080i60/59.94/50Hz）可
シリアルビデオスルー出力 コネクタ BNCコネクタ　4系統
信号 THROUGH OUTPUT： 2.97Gbpsのシリアルビデオ信号、リクロッカ付
シリアルビデオ出力 コネクタ BNCコネクタ　2系統 各2分配
信号 OUTPUT：2.97 Gbpsのシリアルビデオ信号　弊社専用フォーマット
SMPTEの入力時は弊社専用フォーマットに変換して出力
入力解像度 1920×1200/60Hz、1920×1080/60Hz、1600×1200/60Hz、1280×1024/60Hz、1024×768/60Hz
SMPTE：1080p60/59.94/50Hz、1080i60/59.94/50Hz
スルー出力解像度 入力解像度と同じ解像度で出力
文字列 挿入サイズ 2サイズ（1倍、2倍） 1倍時32ピクセル
出力解像度 1920×1200/60Hz、1920×1080/60Hz、1600×1200/60Hz、1280×1024/60Hz
同軸ケーブル仕様 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル
ケーブル延長距離 指定同軸ケーブル使用 最長100mまで （JJ中継無し）
電源 入力電圧 AC 90 V～110 V (50/60 Hz)　ヒューズ3A SLOW　電源コード約3m
消費電力 最大 30W (43VA)/AC100V
使用環境 周囲温度：0℃～40℃、
周囲湿度：25%～85% 結露なきこと
質量 約2.6kg
外形寸法 482.6(W)×156(D)×43(H)mm ±1m （ゴム足、突起部含まず）
塗装色 ミディアムグレー色
付属品 電源プラグ3P-2P変換

↑
