MPC-7442：マルチパーパスコンバータ（多目的コンバータ）

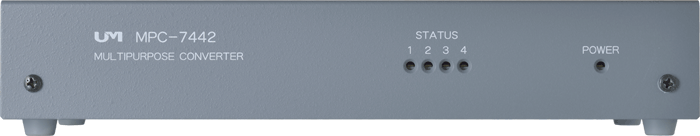

製品正面

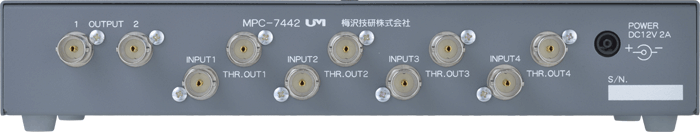

製品背面
定価：オープン
【オプション】75Ω同軸ケーブル
【製品概要】
MPC-7442は、ITF-7000シリーズ、ITF-8300送信機から出力されたシリアルビデオ信号を多目的に処理します。処理したシリアルビデオ信号はITF-7000シリーズ、ITF-8300受信機を介してモニタやプロジェクターなどのDIGITAL映像信号入力を持ったディスプレイへDIGITAL映像信号に戻し表示することができます。処理モードは4面分割モード、文字挿入モードがあり、4面分割モード、文字挿入モードの解像度は共に1920×1080 60Hzです。
※上記モードは、同時に複合して使用することはできません。
※シリアルビデオ入力信号は3G-SDI(SMPTE 1080p60/59.94/50Hz)対応。
【特長】
- 【4画面モード】
4面分割モードは4つのシリアルビデオ信号入力を１画面に分割表示して弊社専用フォーマットにに出力します。4つのシリアルビデオ入力映像に文字挿入が可能です。 - 【文字挿入処理モード】
文字挿入モードは各シリアルビデオ信号出力に文字挿入が可能です。4つの文字サイズを選択できます。1倍の32ドット×32ドットから4倍の128ドット×128ドットで指定できます。文字数はサイズ 1倍で最大32文字まで入力可能です。
【製品仕様】
| MPC-7442 | ||
|---|---|---|
| シリアルビデオ入力 | コネクタ | BNCコネクタ 4系統 |
| 信号 | INPUT： 2.97Gbpsのシリアルビデオ信号（弊社専用シリアルビデオ信号） 及びSMPTE 3G-SDI 1080p60/59.94/50Hz YCbCr 4:2:2 10bit Level A 、 |
|
| シリアルビデオスルー出力 | コネクタ | BNCコネクタ 4系統 |
| 信号 | THROUGH OUTPUT： 2.97Gbpsのシリアルビデオ信号、リクロッカ付（弊社専用シリアルビデオ信号） | |
| シリアルビデオ出力 | コネクタ | BNCコネクタ 分配2系統 |
| 信号 | OUTPUT：2.97 Gbpsのシリアルビデオ信号 弊社専用フォーマット SMPTEの入力時は弊社専用フォーマットに変換して出力 |
|
| 解像度 | 1920×1080/60Hz | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | 指定同軸ケーブル使用 最長100m | |
| 電源 | 専用ACアダプタ 出力 DC+12V 入力電圧 AC90V～110V |
|
| 消費電力 | 最大 19W (29VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約850g（単体時） （ACアダプタ含まず） | |
| 外形寸法 | 235(W)×125.3(D)×38.8(H)mm ±1m （ゴム足、突起部含まず） |
|
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ | |
