ITF-7300：デジタルインターフェイス（送信機）

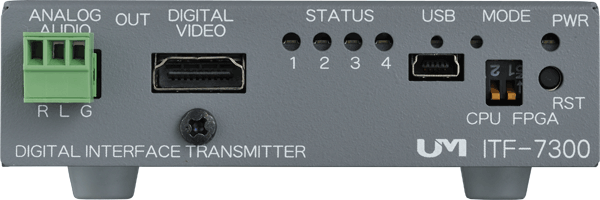

製品正面

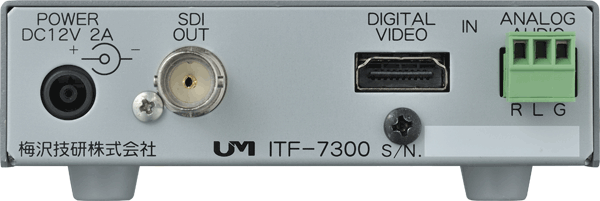

製品背面
定価：オープン
【オプション】HDMIケーブル/75Ω同軸ケーブル
【製品概要】
ITF-7300は、パソコンや映像再生器から出力されたDIGITAL信号をSDI信号に変換し、１本の同軸ケーブルで 最大100mまで延長するデジタルインターフェイス送信機です。
HDMIのデジタル入力された、映像/音声コンテンツをITF-7200/ITF-7400と組み合わせることで長距離伝送を実現します。
【特長】
- 最大解像度は、WUXGA（1920×1200 60Hz）に対応。
- EDIDを内蔵しています。
- 映像・音声信号を同時に１本の同軸ケーブルで伝送可能
- スケーラー機能搭載（シリアルビデオ出力側のみ）。
- デジタル延長機能により、100mまで延長できます。
- HDMI出力を装備（解像度は入力解像度と同じ）。
- アナログ音声のエンベデット伝送、HDMI音声をディエンベデットする機能を搭載。
【製品仕様】
| ITF-7300 | ||
|---|---|---|
| デジタル映像入力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 | TMDS （HDCP対応） | |
| アナログオーディオ入力 | コネクタ | ネジ留め3P端子台 1系統 |
| 信号 | 標準 -10dBV/47kΩ | |
| デジタル映像出力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 | TMDS （HDCP対応） | |
| アナログオーディオ出力 | コネクタ | ネジ留め3P端子台 1系統 |
| 信号 | 最大入力時 +6.4dBV/100kΩ負荷 歪率0.1%以下（-6dBV、1kHz） |
|
| シリアルビデオ出力 | コネクタ | BNC 1系統 |
| 信号 | シリアルビデオ信号（弊社専用フォーマット/SMPTE非対応） | |
| USBポート/MODEスイッチ | 設定用通信ポート/設定用 | |
| 最大対応解像度 | WUXGA（1920×1200） | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | L-5CFBで最長100m | |
| 電源 | 専用ACアダプタ 出力 DC12V 2A 入力電圧 AC90V～110V |
|
| 消費電力 | 最大 13W (20VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約265g （ACアダプタ含まず） | |
| 外形寸法 | 97(W)×124(D)×27(H)mm ±1m （ゴム足、突起部含まず） |
|
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ 1個 | |
