ISW-9MX3：12G帯対応SDIマトリックススイッチャ

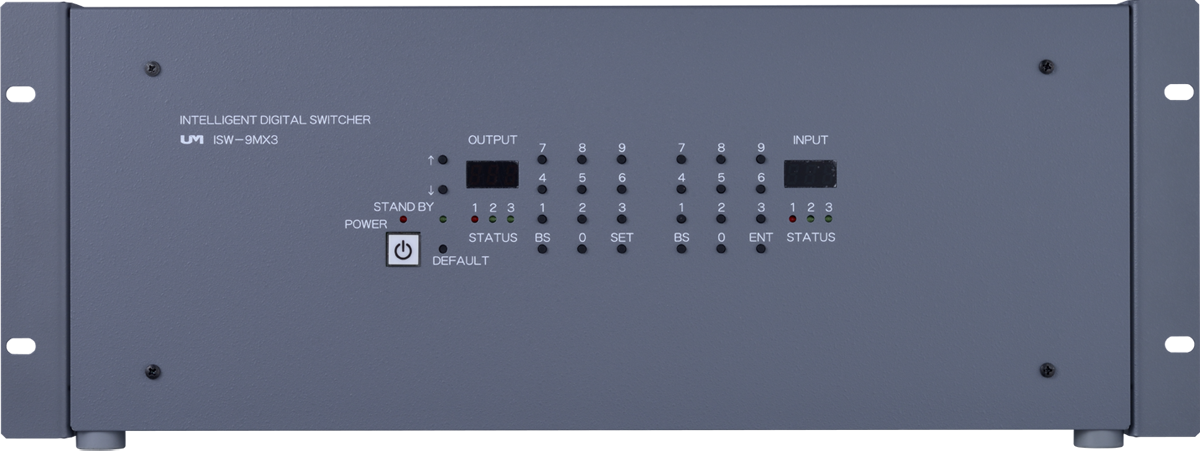

製品正面

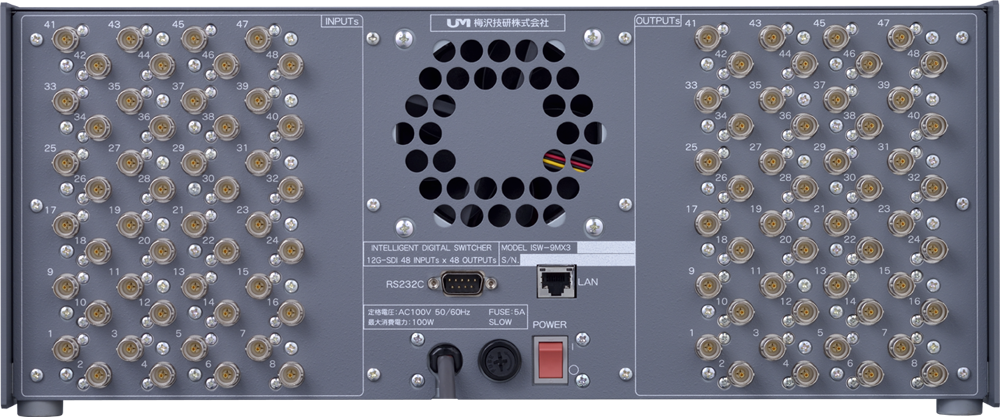

製品背面
定価：オープン
【製品概要】
ISW-9MX3は、12G帯シリアルデジタル信号に対応したSDIマトリックススイッチ型のスイッチャです。
【特長】
- 12G帯SDI信号の48入力x48出力のマトリックス形式です。
- 12G帯 70m（L-5.5CUHD使用時での入力側）、弊社送受信機間の伝送距離は3G帯 100m（L-5CFB使用時）の伝送ができます。
- 本製品の操作は、本体正面スイッチ、RS-232CやLAN等用途にあわせて操作が可能です。
- 入力状態を外部機器に通知する機能を有しています。
- 各種LEDによるマトリックス状態/入力信号検知などの情報表示、その他機能としてフロントキーロック、プリセット機能を有しています。
- リクロック機能を有しています。
【製品仕様】
| ISW-9mx3 | |||
|---|---|---|---|
| 入力 | コネクタ | BNCコネクタ 48系統 | |
| 信号 | 1.5G帯～12G帯シリアルデジタル信号 | ||
| 出力 | コネクタ | BNCコネクタ 48系統 | |
| 信号 | 1.5G帯～12G帯シリアルデジタル信号 | ||
| 操作 | 前面スイッチ | ||
| 表示部 | 7セグメントLCED及び各種LED | ||
| リモート制御 | RS-232C：Dサブ9ピン（オス） LAN：RJ-45 |
||
| 信号伝送補償距離 | 12G-SDI入力時：L-5.5CUHDケーブルで最大70m 3G-SDI入力時：L-5CFBケーブルで最大100m UMフォーマット入力：L-5CFBケーブルで最大100m |
||
| 電源 | AC100V 50/60Hz 日本国内専用 電圧範囲：AC90V～110V | ||
| 消費電力 | 最大100W（170VA）/AC100V | ||
| 使用環境 | 周囲温度：0℃～40℃ 周囲湿度：25%～85% 結露無き事 |
||
| 質量 | 約 10.0kg | ||
| 外形寸法 | 482.6（W）×285（D）×176（H）mm ゴム足、突起部含まず | ||
| 塗装色 | ミディアムグレー | ||
| 付属品 | 電源プラグ3P-2P変換 | ||
