ISW-8MX3：SDIマトリックススイッチャ

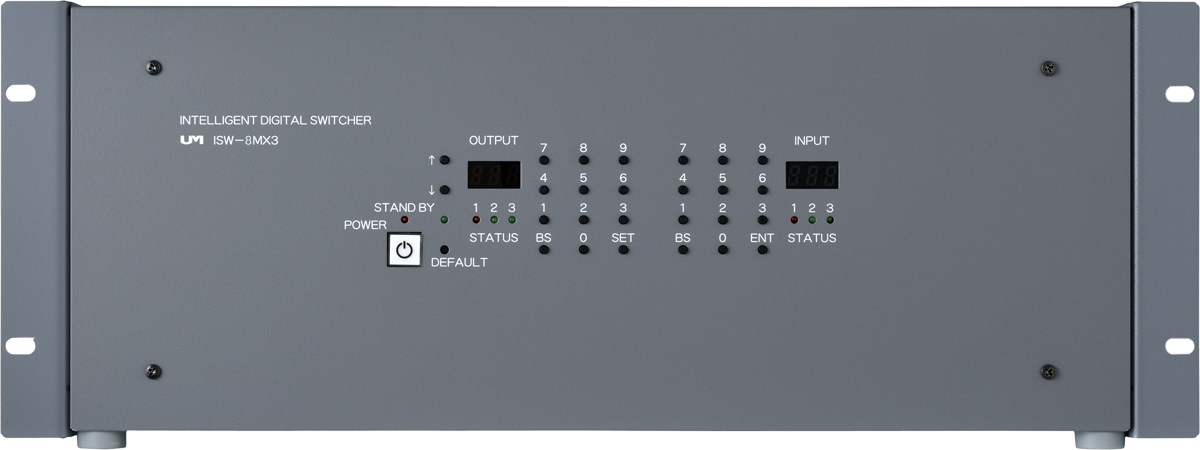

製品正面

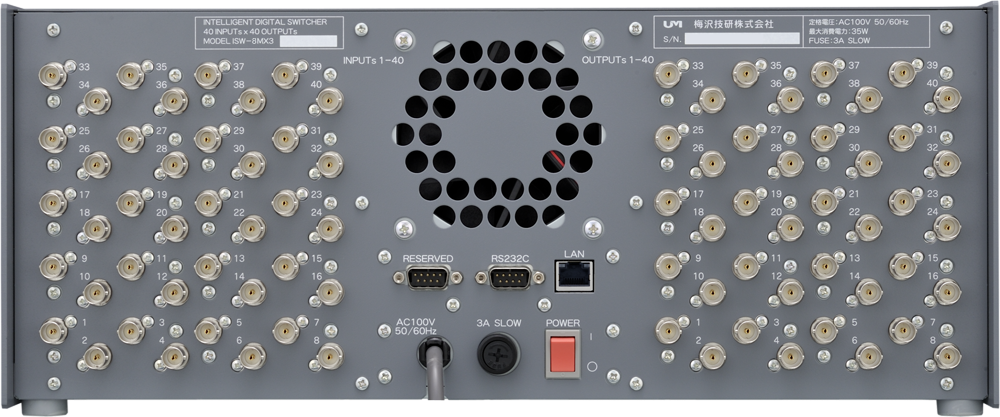

製品背面
定価：オープン
【製品概要】
ISW-8MX3は、3G帯デジタルシリアル信号に対応したSDIマトリックススイッチャです。
【特長】
- 3G帯SDI信号の40入力x40出力のマトリックス形式です。
- 本製品の操作は、本体正面スイッチ、RS-232CやLAN等用途にあわせて操作が可能です。
- 弊社シリアルビデオ信号送受信機（ITF-7000/8300シリーズ）間の同軸延長距離100mを実現します。（カナレ製L-5CFB使用時）
- 各種LEDによるマトリックス状態/入力信号検知などの情報表示、その他機能としてフロントキーロック機能を有しています。
- 入力状態を外部機器に通知する機能があります。
※シリアルビデオ信号は弊社専用フォーマットで、SMPTEに対応しています。
【製品仕様】
| ISW-8MX3 | |||
|---|---|---|---|
| 入力 | コネクタ | BNCコネクタ 40系統 | |
| 信号 | 3G帯デジタルシリアル信号 | ||
| 出力 | コネクタ | BNCコネクタ 40系統 | |
| 信号 | 3G帯デジタルシリアル信号 | ||
| 操作 | 前面スイッチ | ||
| 表示部 | 7セグメントLED及び各種LED | ||
| リモート制御 | RS-232C： Dサブ9ピン（オス） LAN： RJ-45 |
||
| 同軸ケーブル仕様 | 指定：カナレ L-5CFB 100mまで 弊社送受信機（ITF-7000/8300シリーズ）使用時 |
||
| 電源 | AC100V 50/60Hz 日本国内専用 電圧範囲：AC90V～110V | ||
| 消費電力 | 最大35W（37VA）/AC100V | ||
| 使用環境 | 周囲温度：0℃～40℃ 周囲湿度：25%～85% 結露無き事 |
||
| 質量 | 約11kg | ||
| 外形寸法 | 482.6（W）×325（D）×176（H） ゴム足、突起部含まず |
||
| 塗装色 | ミディアムグレー色 | ||
| 付属品 | 電源プラグ3P－2P変換 | ||
