ISW-8MX2：SDIマトリックススイッチャ

製品正面

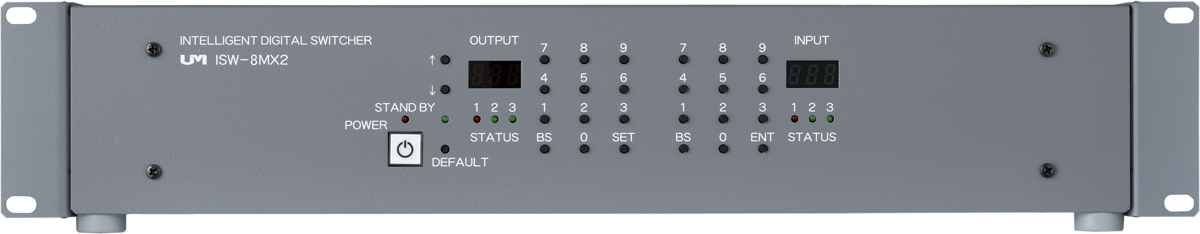

ISW-8MX2フロント
製品背面

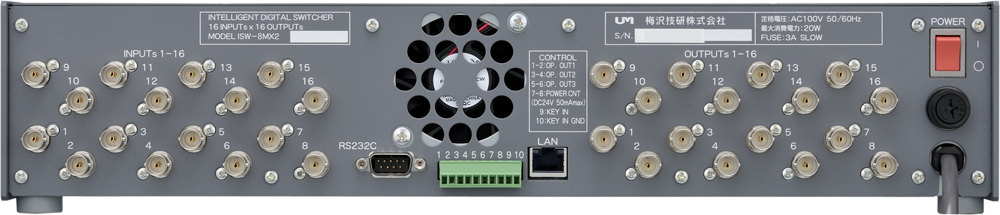

ISW-8MX2リア

定価：オープン

【製品概要】

ISW-8MX2は、3G帯デジタルシリアル信号に対応したSDIマトリックススイッチャ型スイッチャです。

【特長】

  1. 3G帯SDI信号の16入力x16出力のマトリックス形式です。
  2. 本製品の操作は、本体正面スイッチ、RA-232CやLAN等用途にあわせて操作が可能です。
  3. 弊社シリアルビデオ信号送受信機（ITF-7000/8300シリーズ）間の同軸延長距離100mを実現します。（カナレ製L-5CFB使用時）
  4. 各種LEDによるマトリックス状態/入力信号検知などの情報表示、その他機能としてフロントキーロック機能を有しています。
  5. コントロールI/Oコネクタを装備し、外部機器への接点出力などが可能です。

    6. ※シリアルビデオ信号は弊社専用フォーマットで、SMPTEに対応しています。

【製品仕様】

ISW-8MX2
入力 コネクタ BNCコネクタ 16系統
信号 3G帯デジタルシリアル信号
出力 コネクタ BNCコネクタ 16系統
信号 3G帯デジタルシリアル信号
操作 前面スイッチ
表示部 7セグメントLED及び各種LED
リモート制御 RS-232C Dサブ9ピン（オス）
LAN RJ-45
同軸ケーブル仕様 指定：カナレ L-5CFB 100mまで
弊社送受信機（ITF-7000/8300シリーズ）使用時
外部機器制御 CONTROL：ネジ締め10P端子台
接点入力×1、接点出力×4
電源 AC100V 50/60Hz 日本国内専用 電圧範囲：AC90V～110V
消費電力 最大20W（30VA）/AC100V
使用環境 周囲温度：0℃～40℃
周囲湿度：25%～85% 結露無き事
質量 約5.2kg
外形寸法 482.6（W）×235（D）×87（H）
ゴム足、突起部含まず

↑
