ISW-8082-1：インテリジェントデジタルスイッチャ

製品正面

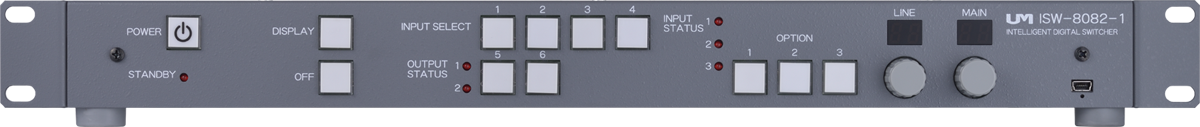

ISW-8082-1フロント
製品背面

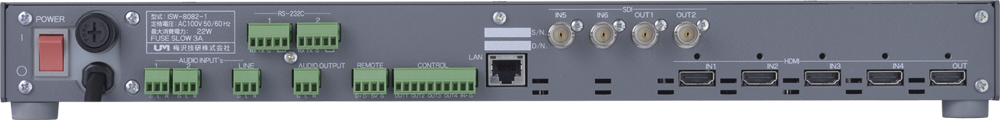

ISW-8082-1リア

定価：オープン

【オプション】リモート操作ユニット：RCU-8082-1
カスタムソフト
各種ケーブル

【製品概要】

ISW-8082-1は、hdmi×4入力、SDI×2入力、1出力のデジタルスイッチャです。
シンク機器（表示機器）のデジタル映像表示機器との連動動作を可能にします。

【特長】

  1. 映像入力は、DIGITAL（HDMI）×4、弊社専用SDIまたはSMPTE 1080P（60/59.94/50 LEVELA）のSDI×2で、出力は
    DIGITAL（HDMI）×1/弊社専用SDI 2分配出力のシングルスイッチャです。（HDCP対応）
  2. 最大解像度は、WUXGA(1920×1200 60Hz)や1080pまで対応し、スケーラー機能を搭載しています。
  3. 機器操作は、本体正面スイッチ、RS-232CやLAN等、用途に合わせた操作が可能です。
  4. アナログ音声出力は、選択音声とライン音声をミキシング出力でき、選択音声とライン音声を個別に音量調整が可能です。
  5. プロジェクター等の外部制御機器の故障やケーブル等によりコントロールが不能となった際のメッセージ機能を搭載しています。
  6. 外部制御用として、RS-232C、LANを装備しスイッチャ本体の制御やプロジェクター等の表示機器の制御が可能です。
  7. 多目的オプションスイッチを装備しており、スクリーン等の接点制御を連動/非連動での運用が可能です。
  8. 入力信号の自動切換え機能を装備しています。
  9. 外部危機へのLog書き出し機能を搭載しています。

【製品仕様】

ISW-8082-1
デジタル入力 コネクタ HDMI タイプA 4系統
信号 2.25GbpsまでのTMDS信号（HDCP対応）RGB 8bit
音声入力2ch 44.1/48kHz 16/20/24bit L-PCM
SDI入力 コネクタ BNC 2系統 75Ω
信号 2.97Gbpsまでのシリアルビデオ信号、弊社専用SDI
SMPTE 1080p 60/59.94/50Hz LevelA
デジタル出力 コネクタ HDMI タイプA 1系統
信号 2.25GbpsまでのTMDS信号（HDCP対応）RGB 8bit
音声入力2ch 44.1/48kHz 16/20/24bit L-PCM
弊社専用SDI出力 コネクタ BNC 1系統2分配 75Ω
信号 2.97Gbpsまでのシリアルビデオ信号
音声入力 コネクタ ネジ留め3ピン端子台
入力割付設定可能
信号 AUDIO IN 2系統、]LINE IN 1系統 標準 -10dBV47kΩ 最大 0dBV/47kΩ
音声出力 コネクタ ネジ留め3ピン端子台 1系統
信号 音声最大入力時+6dBV/100kΩ負荷
音声周波数特性 20Hz～20kHz ±3dB
音声歪率 0.1以下（0dBV/1kHz時）
音声S/N比 70dB以上（0dBV/1kHz時）
音声調整ボリューム ボリューム最小時 -60dBV（0dBV/1kHz入力時）
ボリューム西大寺 +6dBV（0dBV/1kHz入力時）
選択音声とライン入力時は各ボリューム調整された音声がミキシング出力されます。
操作スイッチ 照光式モーメンタリースイッチ
リモート制御 RS-232C：ねじ留め5ピン端子台 1系統）
LAN：RJ-45 1系統（外部機器制御兼用）
リモートユニット制御 オプション：RCU-8082-1使用
コネクタ：ねじ留め4ピン端子台 1系統
外部機器制御 RS-232C：ねじ留め5ピン端子台 1系統）
LAN：RJ-45 1系統（リモート制御兼用）
OP.CONTROL：ネジ留め10P端 1系統子台
電 源 AC100V 50/60Hz 日本国内専用 、電圧範囲 AC90V～AC110V
消費電力 最大22W（36VA） AC100V 50/60Hz
重 量 約3.5kg
使用環境 周囲温度：0℃～40℃
周囲湿度：25%～85% 結露なきこと
外形寸法 481(W)×243(D)×43(H)mm 突起部含まず
塗 装 色 ミディアムグレイ色
付 属 品 電源プラグ 3P-2P変換
オプション リモートユニット(RCU-8082-1)
カスタムソフト

↑
