ISW-7082：インテリジェントマトリックスデジタルスイッチャ

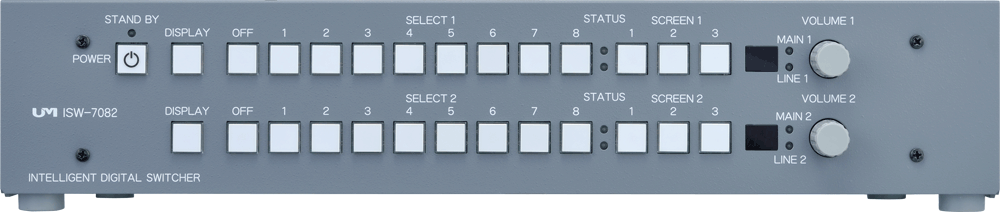

製品正面

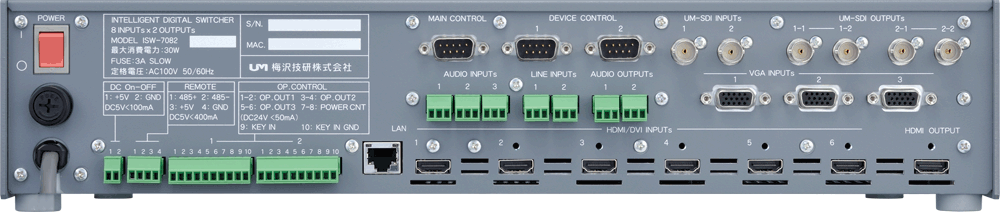

製品背面
生産終了品
定価：オープン
【オプション】 カスタム対応操作ユニット、 カスタムソフト、各種ケーブル
【製品概要】
ISW-7082は、DIGITAL(HDMI)/SDI/VGA/VIDEO映像部及び音声部の切替えを、１台のスイッチャにまとめプロジェクターなどのデジタル映像表示機器との連動動作を可能にした8入力2マトリックス出力のデジタルスイッチャです。
【特長】
- 映像入力は、DIGITAL（HDMI）×3/SDI×2/アナログ×3（RGB、コンポーネント、コンポジット、Sビデオ兼用）/SDI×2で、出力はマトリックス2出力です。デジタル（HDMI）×1、シリアルビデオ×4 HDCP対応 ※1 ※2
- アナログ音声出力は選択音声とライン音声をミキシング出力を可能とし、独立した音量調整が可能です。
- 音声入力は各出力毎に選択音声とＬＩＮＥ入力を音量調整し、ミキシング出力が可能です。
- デジタル出力(HDMI)は最大解像度WUXGA(1920×1200)や1080pまでのスケーラー機能搭載しています。
- 機器操作は本体前面スイッチ、RS-232CやLANからの外部制御、専用コントローラ等用途に合わせた操作が可能です。
- 外部制御器用としてＲＳ－２３２Ｃ、ＬＡＮを装備しスイッチャ本体の制御やプロジェクターなどの表示装置制御が可能です。
- 多目的オプションスイッチを装備することにより、スクリーン等制御の外部機器を本機と連動、非連動に操作可能です。
- プロジェクター等の外部接続機器の故障やケーブルの不具合により制御不能となった場合のメッセージ機能を搭載しています。
- スイッチャの操作モードを変えることにより幅広いシステム構築が可能です 。
例）1－入力：デジタル 3入力、アナログ 3入力、SDI 2入力 ※2
出力1：デジタル（HDMI） 1出力
出力2：SDI 4出力（4分配）
例）2－入力：デジタル 4入力、アナログ 2入力、SDI 2入力 ※2
出力1：デジタル（HDMI） 1出力+SDI 2出力（2分配）
出力2：SDI 2出力（2分配）
例）3－入力：デジタル 6入力、アナログ 3入力、SDI 2入力 ※2
出力1：デジタル（HDMI） 1出力+SDI 4出力（4分配）
※1－デジタル/アナログ入力はマトリクス出力時排他切替、接続したコネクタ側の自動認識となります。
※2－シリアルビデオとは弊社専用フォーマット信号になります。
【製品仕様】
| ISW-7082 | ||||
|---|---|---|---|---|
| 映像入力 | アナログ | コネクタ | シュリンクDサブ15ピン（メス） 3系統 | |
| 信号 | アナログRGB / RGB：0.7Vp-p/75Ω HV:TTL コンポーネント / Y：1.0Vp-p/75Ω Pb/Pr：0.7Vp-p/75Ω Sビデオ / Y：1.0Vp-p/75Ω C：0.286Vp-p/75Ω コンポジットビデオ / 1.0Vp-p/75Ω |
|||
| DIGITAL | コネクタ | HDMI タイプA 6系統 ※入力4～6はアナログ映像入力と排他 | ||
| 信号 | 2.25GbpsまでのTMDS信号（HDCP対応）RGB：8bit 音声入力 2ch、44.1/48kHz 16/20/24bit L-PCM |
|||
| シリアルビデオ | コネクタ | BNC 2系統 75Ω | ||
| 信号 | 2.97GBPSまでのシリアルビデオ信号 （弊社専用フォーマット/SMPTE対応） |
|||
| 映像出力 | DIGITAL | コネクタ | HDMI タイプA 1系統 | |
| 信号 | 2.25GbpsまでのTMDS信号（HDCP対応）RGB：8bit 音声入力 2ch、44.1/48kHz 16/20/24bit L-PCM |
|||
| シリアルビデオ | コネクタ | BNC 2系統/各2分配 75Ω | ||
| 信号 | 2.97GBPSまでのシリアルビデオ信号 （弊社専用フォーマット/SMPTE対応） |
|||
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸ケーブル | |||
| ケーブル延長距離 | L-5CFBで最大100m | |||
| アナログ音声 | 入力 | コネクタ | ネジ留め3P端子台 | |
| 信号 | AUDIO IN 3系統、LINE IN 2系統 標準 -10dBV 最大 0dBV/47kΩ |
|||
| 出力 | コネクタ | ネジ留め3P端子台 2系統 | ||
| 信号 | 音声最大入力時+6dBV/100kΩ負荷 | |||
| 音声調整ボリューム | 選択音声 2系統、LINE音声 2系統 ボリューム最小時： -60dGV（0dBV/1kHz時） ボリューム最大時： +6dGV （0dBV/1kHz時） 選択音声とライン入力は各々ボリューム調整後にミキシング出力されます。 |
|||
| 周波数特性 | 20Hz～20kHz ±3ｄB | |||
| 歪み率 | 0.1%以下/0dBV、1kHz入力時 | |||
| S/N | 70dB以上/0dBV、1kHz入力時 | |||
| 操作スイッチ | 照光式モーメンタリースイッチ | |||
| リモート制御 | RS-232C：Dサブ9ピン （オス） 1系統 | |||
| LAN：RJ-45 1系統（外部制御兼用） | ||||
| リモートユニット RC-7082使用：ネジ留め4P端子台 1系統 | ||||
| 外部機器制御 | RS-232C：Dサブ9ピン （オス） 2系統 | |||
| LAN：RJ-45（リモート制御兼用） 1系統 | ||||
| CONTROL：ネジ留め10P端子台 2系統 オプションスイッチ接点×3、電源コントローラ×1、キースイッチ×1 |
||||
| DC+5V：ネジ留め2P端子台 1系統 5V供給用 |
||||
| 電 源 | AC100V 50/60Hz 日本国内専用 、電圧範囲 AC90V～AC110V | |||
| 消費電力 | 最大39W（41VA） AC100V 50/60Hz | |||
| 重 量 | 約5.0kg（単体時） | |||
| 使用環境 | 周囲温度：0℃～40℃ 周囲湿度：25%～85% 結露なきこと |
|||
| 外形寸法 | 単体時：431.6(W)×285(D)×87(H)mm ﾗｯｸﾏｳﾝﾄ時：482.6(W)×285(D)×87(H)mm |
|||
| 塗 装 色 | ミディアムグレイ色 | |||
| 付 属 品 | ラックマウント金具、 電源プラグ 3P-2P変換 | |||
| オプション | ユニバーサルリモートユニット(特注) カスタムソフト |
|||
