ITF-7400：デジタルインターフェイス（受信機）

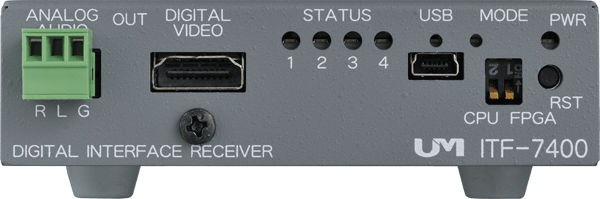

製品正面

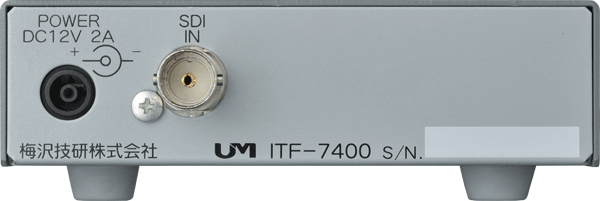

製品背面
生産終了品
定価：オープン
【オプション】HDMIケーブル/75Ω同軸ケーブル
【製品概要】
ITF-7400は、1本の同軸ケーブルで最大100m離れたデジタルインターフェイス送信機からのSDI信号を受信し、デジタル映像信号とアナログオーディオ信号に変換延長する機器です。
HDMIの映像/音声コンテンツをITF-7100/ITF-7300と組み合わせることで長距離伝送を実現します。
【特長】
- 最大解像度は、WUXGA（1920×1200 60Hz）に対応。
- 弊社専用SDIフォーマットに限り、HDCPに対応。
- 入力信号はSDI信号に対応。
対応SDI信号：3G-SDI（1080p 59.94/60Hz） - スケーラー機能搭載。
- デジタル延長機能により、100mまで延長できます。
【製品仕様】
| ITF-7400 | ||
|---|---|---|
| デジタル映像出力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 |
2.25Gbps TMDS（HDCP対応） 音声2ch、48kHzサンプリング、24ビットPCM |
|
| アナログオーディオ出力 | コネクタ | ネジ留め3P端子台 1系統 |
| 信号 | 最大入力時 +6.4dBV/100kΩ 歪率 0.1%（-6dBV、1kHz） | |
| シリアルビデオ信号入力 | コネクタ | BNC 1系統 |
| 信号 | 2.97Gbps シリアルデジタルビデオ信号 （弊社専用フォーマット/SMPTE非対応） |
|
| USBポート/MODEスイッチ | 設定用通信ポート/設定用 | |
| 最大対応解像度 | WUXGA（1920×1200） | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | L-5CFBで最長100m | |
| 電源 | 専用ACアダプタ 出力 DC12V 2A 入力電圧 AC90V～110V |
|
| 消費電力 | 最大 10W (16VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約265g （ACアダプタ含まず） | |
| 外形寸法 | 97(W)×124(D)×27(H)mm ±1m （ゴム足、突起部含まず） |
|
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ 1個 | |
