ITF-7200：デジタルインターフェイス（受信機）

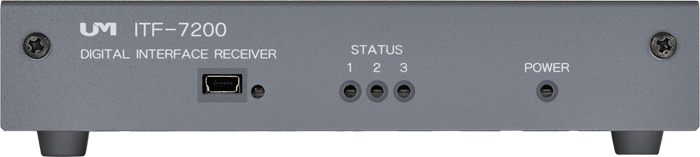

製品正面

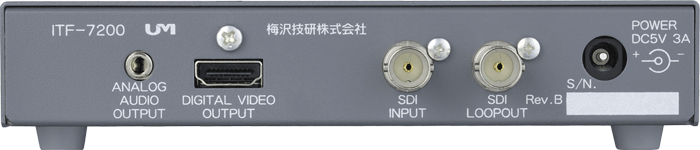

製品背面
定価：オープン
【オプション】HDMIケーブル/75Ω同軸ケーブル
【製品概要】
ITF-7200は、1本の同軸ケーブルで最大100m離れたデジタルインターフェイス送信機からのシリアルビデオ信号を受信し、デジタル映像信号とアナログオーディオ信号に変換延長する機器です。
HDMIのデジタル入力はHDCP規格に対応し、HDCPコンテンツをITF-7100/ITF7300と組み合わせることで長距離伝送を実現します。
【特長】
- 最大解像度は、WUXGA（1920×1200 60Hz）に対応。
- 弊社専用SDIフォーマットに限り、HDCPに対応。
- 入力信号はSDI信号に対応し、伝送可能。（HD-SDI、3G-SDIに対応）
対応SDI信号：3G-SDI（1080p 59.94/60Hz） - BNCループ出力が可能なため、100m間隔で接続し画質を損なうことなく延長できます。
- BNCループ出力はSMPTE入力を弊社専用SDIまたは。3G-HDIに変換できます。
【製品仕様】
| ITF-7200 | ||
|---|---|---|
| シリアルビデオ信号入力 | コネクタ | BNC 1系統 |
| 信号 | 弊社専用シリアルビデオ信号 3G-SDI 1080p（59.94/60Hz） |
|
| SDIループ出力 | コネクタ | BNC 1系統 |
| 信号 | 弊社専用シリアルビデオ信号 3G-SDI 1080p（59.94/60Hz） |
|
| デジタル映像出力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 | TMDS （弊社専用SDIフォーマットに限りHDCP対応） | |
| アナログオーディオ出力 | コネクタ | Φ3.5ミニステレオジャック 1系統 |
| 信号 | 標準 -10dBV/47kΩ | |
| 最大対応解像度 | WUXGA（1920×1200） | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | L-5CFBで最長100m | |
| 電源 | 専用ACアダプタ 出力 DC+5V 3A 入力電圧 AC90V～110V |
|
| 消費電力 | 最大 12.5W (19.5VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約340g （ACアダプタ含まず） | |
| 外形寸法 | 156.4(W)×125.3(D)×29.3(H)mm ±1m （ゴム足、突起部含まず） |
|
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ 1個 | |
