ITF-7100：デジタルインターフェイス（送信機）

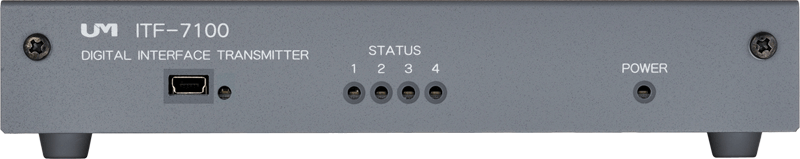

製品正面

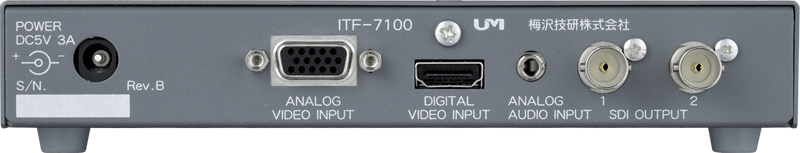

製品背面
定価：オープン
【オプション】HDMIケーブル/VGAケーブル/75Ω同軸ケーブル
【製品概要】
ITF-7100は、PCやDVD等から出力された信号任意の解像度やアスペクトにスケーリングする機能を有し、シリアルビデオ信号に変換し、1本の同軸ケーブルで最大100mまで延長する機器です。
HDMIのデジタル入力はHDCPに対応し、HDCPコンテンツをITF-7200/ITF-7400と組み合わせることで長距離伝送を実現します。
【特長】
- 最大解像度は、WUXGA（1920×1200 60Hz）に対応。
- アナログ・デジタルともにEDIDをデフォルトで内蔵。
- HDCPに対応。
- 入力信号はアナログ/デジタルに対応し、任意の解像度とアスペクトにスケーリングする機能を搭載。
- 画像延長機能により、最大100mまで画質を落とすことなく延長可能。
【製品仕様】
| ITF-7100 | ||
|---|---|---|
| アナログ映像入力 | コネクタ | シュリンクDサブ15ピン（メス） 1系統 |
| 信号 | アナログRGB、D端子（コンポーネント）映像 コンポジットビデオ、Sビデオ |
|
| デジタル映像入力 | コネクタ | HDMI タイプA（メス） 1系統 |
| 信号 | TMDS （HDCP対応） | |
| アナログオーディオ入力 | コネクタ | Φ3.5ミニステレオジャック 1系統 |
| 信号 | 標準 -10dBV/47kΩ | |
| SDI出力 | コネクタ | BNC 2系統 |
| 信号 | シリアルビデオ信号 （弊社専用フォーマット/SMPTE非対応） | |
| LAN（オプション） | コネクタ | RJ-45 1系統 |
| 信号 | LAN （Ethernet） | |
| 最大対応解像度 | WUXGA（1920×1200） | |
| 同軸ケーブル仕様 | 指定・カナレ L-5CFBの75Ω同軸（BNC）ケーブル | |
| ケーブル延長距離 | L-5CFBで最長100m | |
| 電源 | 専用ACアダプタ 出力 DC+5V 3A 入力電圧 AC90V～110V |
|
| 消費電力 | 最大 11W (16VA)/AC100V | |
| 使用環境 | 周囲温度：0℃～40℃、 周囲湿度：25%～85% 結露なきこと |
|
| 質量 | 約400g （ACアダプタ含まず） | |
| 外形寸法 | 176.4(W)×125.3(D)×29.3(H)mm ±1m （ゴム足、突起部含まず） |
|
| 塗装色 | ミディアムグレー色 | |
| 付属品 | ACアダプタ 1個 | |
