ISW-7MX3:SDIマトリックススイッチャ 40 INPUT × 40 OUTPUT

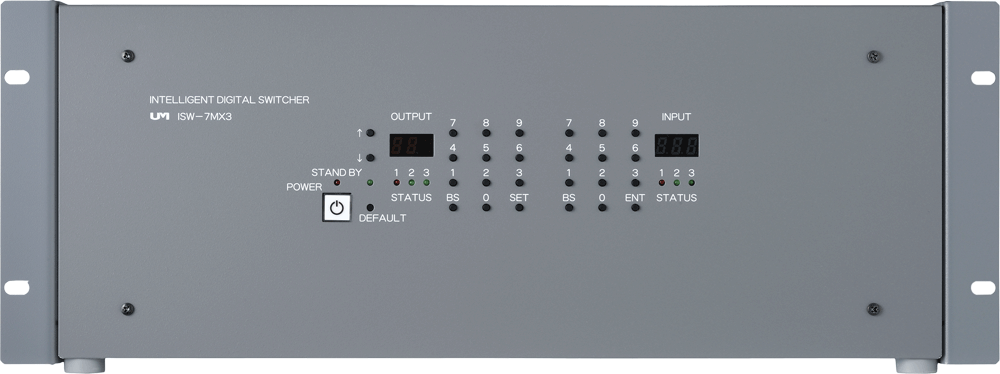

製品正面
ISW-7MX3フロント

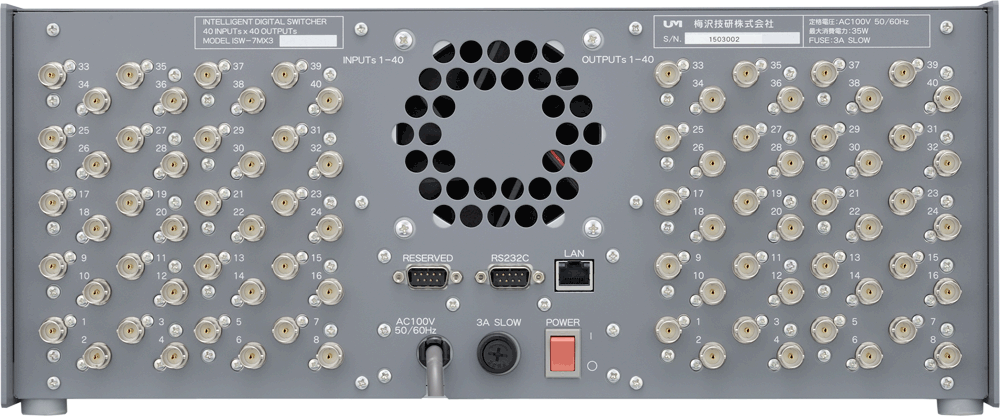

製品背面

ISW-7MX3リア

定価:オープン

【製品概要】

ISW-7MX3は、3G帯デジタルシリアル信号に対応したSDIマトリックススイッチャ型スイッチャです。

【特長】

  1. 3G帯SDI信号の40入力x40出力のマトリックス形式です。
  2. 本製品の操作は、本体正面スイッチ、RA-232CやLAN等用途にあわせて操作が可能です。
  3. 弊社シリアルビデオ信号送受信機(ITF-7000シリーズ)間の同軸延長距離100mを実現します。(カナレ製L-5CFB使用時)
  4. 各種LEDによるマトリックス状態/入力信号検知などの情報表示、その他機能としてフロントキーロック機能を有しています。
  5. コントロールI/Oコネクタを装備し、外部機器への接点出力などが可能です。
  6. ※シリアルビデオ信号は弊社専用フォーマットで、SMPTEに対応しています。

【製品仕様】

ISW-7MX3
入力 コネクタ BNCコネクタ 40系統
信号 3G帯デジタルシリアル信号
出力 コネクタ BNCコネクタ 40系統
信号 3G帯デジタルシリアル信号
操作 前面スイッチ
表示部 7セグメントLCD及び各種LED
リモート制御 RS-232C Dサブ9ピン(オス)
LAN RJ-45
同軸ケーブル仕様 指定:カナレ L-5CFB 100mまで
弊社送受信機(ITF-7000シリーズ)使用時
電源 AC100V 50/60Hz 日本国内専用 電圧範囲:AC90V~110V
消費電力 最大35W(37VA)/AC100V
使用環境 周囲温度:0℃~40℃
周囲湿度:25%~85% 結露無き事
質量 約11kg
外形寸法 482.6(W)×325(D)×176(H)
ゴム足、突起部含まず
